二流体ノズルNOZURU
流量が調節できるコンパクトタイプ。 ニードル内蔵型。
「 ＹＳシリーズ 」
- 流量調節が可能(液体の量が調節できます。）
- ニードル内蔵型(噴霧終了時に、ニードルが液体の穴を掃除します。
- 霧が細かい
- 丸吹き
- 本体素材：真鍮 / ニードル素材：ＳＵＳ
| 型式 | エアー圧力 (MPa) |
エアー流量 (L/min) |
噴霧量 (cc/min) |
|---|---|---|---|
| YS-03 | 0.2 | 8 | 10 |
| 0.3 | 11 | 15 | |
| 0.4 | 14 | 18 | |
| YS-05 | 0.2 | 9 | 21 |
| 0.3 | 12 | 30 | |
| 0.4 | 15 | 40 | |
| YS-08 | 0.2 | 11 | 40 |
| 0.3 | 16 | 54 | |
| 0.4 | 19 | 76 |
※吸い上げ高さ200ｍｍの噴霧量です。 「噴霧状態」
- 型式：ＹＳ－０３
- 使用液体：水道水
- エアー圧力：0.3MPa

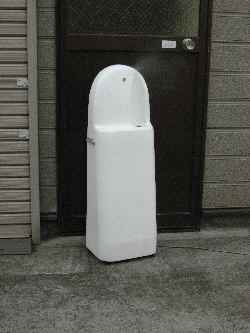

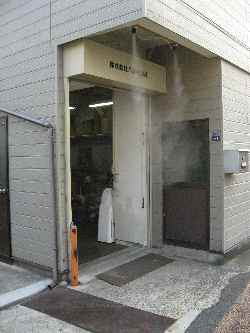

- 工場入口に設置してみました。＆置き型試作品・タイマー制御で間欠運転してます。
