関連機器related device

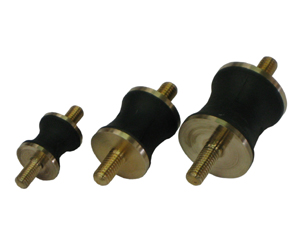

防振ゴム（オリジナル）
機械内装用としてコンプレッサーをセットする場合は、コンプレッサー取付による機械フレームとの共鳴を防止すると同時に振動を少なくするために防振ゴムを取り揃えました。（別売りとなっておりますのでご用命ください。）
| 型式 | 外径 A（㎜） |
ネジ寸法 B×C（㎜） |
取付長さ D（㎜） |
対振荷重 （Kg） |
|---|---|---|---|---|
| B15 | 15 | M5×10 | 15 | 5 |
| B20 | 20 | M6×12 | 22 | 10 |
| B25 | 25 | M6×15 | 28 | 16 |
ダスター＆コイリングホース
ＰＣ１－２０用とＰＣ３－２０用を用意しました。
各専用品となっておりますので買い替えの際は、ご注意ください。
 |
 |
| ＰＣ１－２０用ノズル口径φ0.8mm ＰＣ３－２０用ノズル口径φ1.0mm コイリングホース（ウレタン外径６ミリ×内径４ミリ） |
|

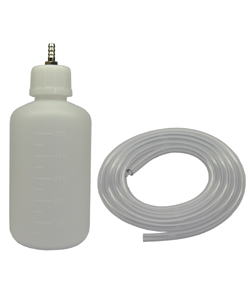

ドレン水抜き用ボトル＆ホース
| YC-3R/YC-4Rに標準付属品です。 （他の機種に使用の場合、別途【ドレン用ニードルベン】と 取り換えが必要です |
 |
ドレン用ニードル弁
| 機種によっては、取り付けられない場合があります。（接続口径R1/8) 交換のみで、取り付けられる機種 【カプセルコン】シリーズ 【スタンダード】シリーズ アダプターが必要な機種 【コンパクト】シリーズ（R1/8のソケットまたはエルボ） ※圧縮機本体には、取付できません。 |
 |
フィルタ/レギュレータ
| 型式 | AF20-02-C-A | AF20-02-2-X2278 | AW20-02E-C-X2218 | AW30-02BE-W-X2218 |
|---|---|---|---|---|
| 特徴 | 標準品 | 耐熱仕様特注品 周囲温度：-5～80℃ 流体温度：-5～60℃ (凍結なきこと） |
2次側のエアーもれ極小 特注品 |
2次側のエアーもれ極小 特注品 |
| 画像 |  |
 |
 |
 |
| ろ過度 | 5μｍ | 5μｍ | 5μｍ | 5μｍ |
| 最高使用圧力 | 1.0MPa | 1.0MPa | 1.0MPa | 1.0MPa |
| 接続口径 | Rc1/4 | Rc1/4 | Rc1/4 | Rc1/4 |
| 設定圧力範囲 | 0.05～0.85MPa | 0.05～0.85MPa |
フィンガバルブ（３方弁）
| 型式 | VHK3-02S-06F |
| 画像 |  |
| 接続口径 | 出口Φ6ワンタッチ / 入口R1/4 |
